塔机地基不均匀沉降工况下的塔身顶端典型图谱识别

发布人:admin
     塔机基础由于各种原因会发生不均匀沉降,当不均匀沉降量造成塔身侧向垂直度超过0.4%时,按规范要求可以通过经纬仪测得并进行相应纠正;当不均匀沉降量造成的塔身侧向垂直度误差小于0.4%时,按规范要求不能引起管理人员的重视,却会造成塔身附加的弯矩;
以QTZ80为例,该附加弯矩将达到额定起重力矩的15%。但实际情况中,由于地基不均匀沉降造成的塔机倾覆事故屡次出现。

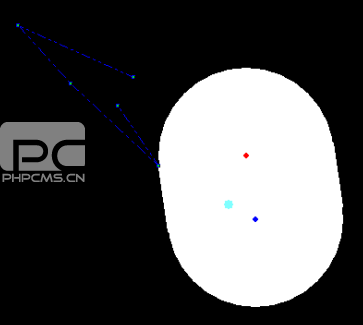

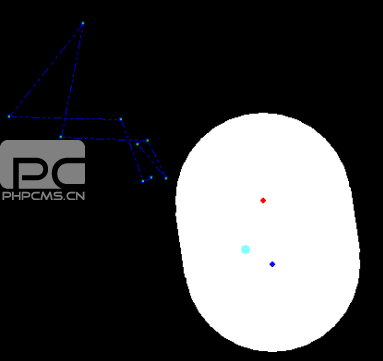

如图1、图2所示的信号是明确的猛放信号,当同样的猛放信号在固定的频率(间隔时间超过1分钟)内每天多次出现,且塔身未出现明显的损伤,可以判断出现地基不均匀沉降。
当地基不均匀沉降严重时,会发生半小时内出现多于6次的猛放信号,且图谱形状类似,会导致塔机整机倾覆恶性事故发生,必须引起充分的重视。

图1

图2
